Jak działa GPS. Satelity, zegary i twój telefon

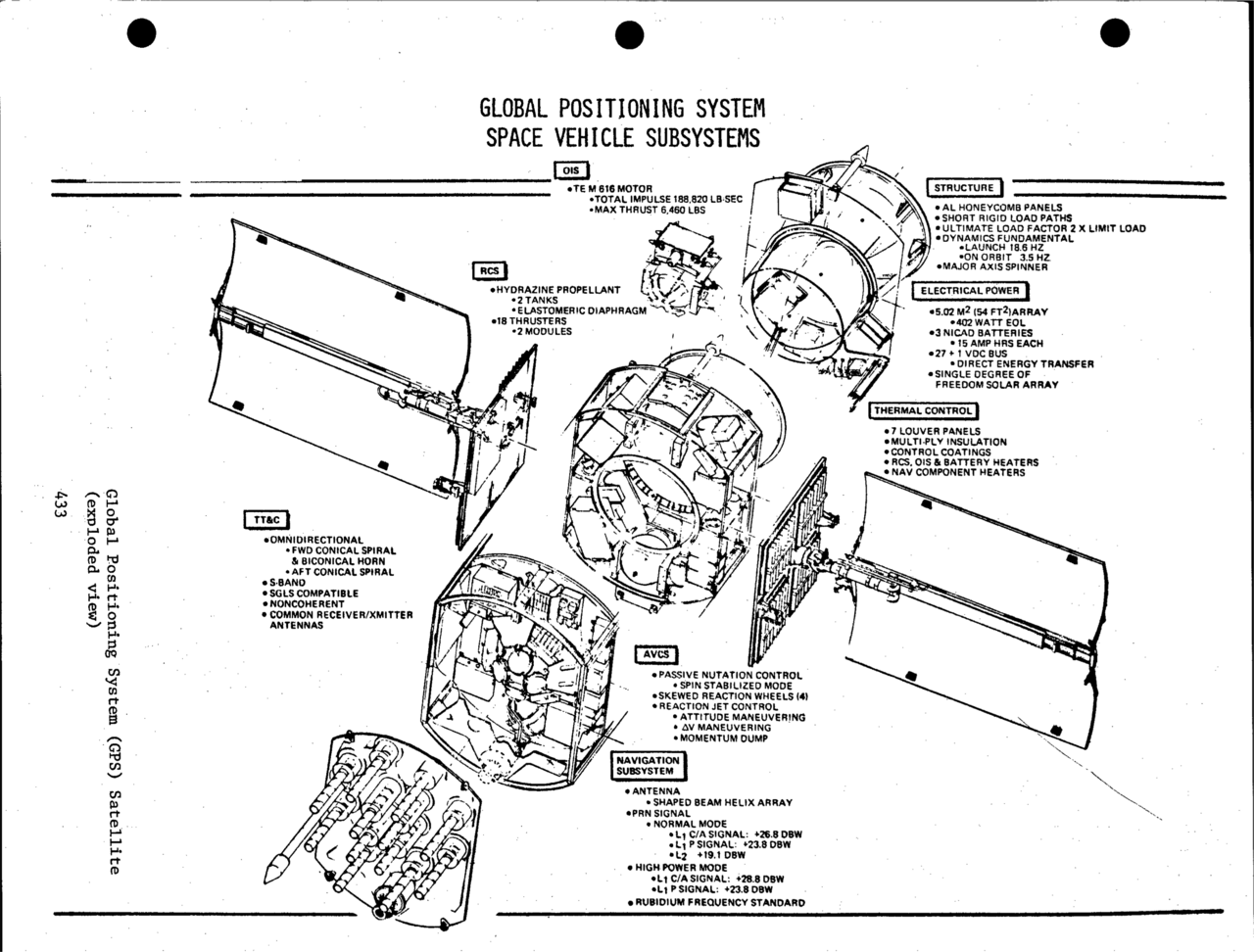

Sieć satelitów nad twoją głową

System GPS tworzy konstelacja kilkudziesięciu satelitów krążących wokół Ziemi na wysokości około dwudziestu tysięcy kilometrów. Ich orbity dobrano tak, by z każdego miejsca na planecie widocznych było jednocześnie kilka satelitów. Każdy z nich nieustannie nadaje sygnał radiowy zawierający informację o własnej pozycji oraz dokładny czas nadania. Odbiornik w telefonie lub samochodzie nasłuchuje tych sygnałów i na ich podstawie wylicza, gdzie się znajduje. Wartości odległości obliczane są przez procesor odbiornika wielokrotnie w ciągu sekundy, co daje płynne wskazania pozycji.

Odbiór sygnału z co najmniej czterech satelitów pozwala odbiornikowi wyznaczyć trzy współrzędne położenia oraz skorygować błąd własnego zegara. Sygnały docierają do nas z kosmosu, ale są tak słabe, że mogą je zagłuszyć nawet zwykłe ściany budynków czy gęste listowie drzew. Dlatego nawigacja bywa mniej dokładna w środku lasu lub pomiędzy wysokimi budynkami w mieście. Mimo to system działa na tyle sprawnie, że stał się niezauważalnym fundamentem codziennego życia. Dokładność zależy też od liczby widocznych satelitów, którą urządzenie stale monitoruje.

Mierzenie odległości przez czas

Serce działania GPS opiera się na prostym pomyśle: znając prędkość sygnału i czas jego przelotu, można obliczyć odległość. Odbiornik porównuje moment, w którym sygnał został wysłany z satelity, z momentem, w którym do niego dotarł. Różnica tych chwil pomnożona przez prędkość światła daje dystans dzielący odbiornik od danego satelity. Znając odległości od kilku satelitów, można już geometrycznie wyznaczyć punkt, w którym się znajdujemy. Sygnał nadawany jest w paśmie radiowym, które swobodnie przenika przez chmury i pył atmosferyczny.

Problem polega na tym, że sygnał pokonuje drogę z kosmosu w zaledwie ułamki sekundy, więc pomiar czasu musi być niewiarygodnie dokładny. Błąd zaledwie jednej mikrosekundy przekłada się na kilkaset metrów błędu w wyznaczonej pozycji. Z tego powodu serce każdego satelity stanowią zegary atomowe, które potrafią odmierzać czas z precyzją do miliardowych części sekundy. To one sprawiają, że telefon na Ziemi może wskazać nasze położenie z dokładnością do pojedynczych metrów. Współczesne odbiorniki potrafią też łączyć dane z czujników ruchu, by utrzymać pozycję w tunelach.

Czwarty satelita i korekta zegara

W idealnym świecie do ustalenia pozycji wystarczyłyby trzy satelity, po jednym dla każdego wymiaru przestrzeni. Odbiorniki GPS używają jednak sygnału z czwartego satelity, by rozwiązać problem niedokładnego wewnętrznego zegara. Zegar w telefonie jest znacznie mniej precyzyjny niż atomowe wzorce na orbicie, przez co sam wprowadzałby duży błąd. Czwarty pomiar pozwala odbiornikowi jednocześnie skorygować własny czas i precyzyjnie wyznaczyć położenie. Opisana korekta czasu jest stosowana automatycznie i niewidocznie dla użytkownika końcowego. Cała operacja wyznaczenia pozycji trwa od ułamka sekundy do kilku sekund, zależnie od jakości sygnału.

To sprytne matematyczne rozwiązanie sprawia, że tani odbiornik może konkurować z drogim sprzętem laboratoryjnym. Zamiast montować w telefonie zegar atomowy, inżynierowie przenieśli cały ciężar precyzji na satelity i algorytm rozwiązujący układ równań. Dzięki temu nawigacja stała się dostępna dla miliardów użytkowników na całym świecie. Każdy odczyt pozycji to w istocie rozwiązanie układu czterech równań z czterema niewiadomymi, wykonywane błyskawicznie przez procesor urządzenia. Wartości odległości obliczane są przez procesor odbiornika wielokrotnie w ciągu sekundy, co daje płynne wskazania pozycji.

Dlaczego GPS bywa niedokładny

Dokładność systemu potrafi wahać się od kilku metrów do kilkudziesięciu, zależnie od warunków, w jakich odbiera się sygnał. Sygnał radiowy opóźnia się, przechodząc przez atmosferę, co wprowadza drobne, ale kumulujące się błędy pomiaru. Dodatkowe zakłócenia wywołują odbicia sygnału od budynków, które sprawiają, że fala dociera do odbiornika okrężną drogą. W gęstej zabudowie miejskiej, zwanej miejskim kanionem, dokładność bywa przez to wyraźnie gorsza niż na otwartej przestrzeni. Dokładność zależy też od liczby widocznych satelitów, którą urządzenie stale monitoruje.

Nowoczesne urządzenia łączą sygnały z kilku systemów jednocześnie, co znacząco poprawia wynik. Oprócz amerykańskiego GPS działają także europejskie Galileo, rosyjskie GLONASS i chińskie BeiDou, a odbiornik potrafi korzystać z wszystkich naraz. Więcej dostępnych satelitów oznacza więcej pomiarów i lepszą korektę błędów. Dzięki temu smartfon często podaje pozycję z dokładnością lepszą, niż teoretycznie pozwalałby pojedynczy system nawigacyjny. Sygnał nadawany jest w paśmie radiowym, które swobodnie przenika przez chmury i pył atmosferyczny. Urządzenie regularnie przelicza pozycję, by na bieżąco śledzić ruch użytkownika podczas jazdy czy marszu.

Zegary, które muszą uwzględnić Einsteina

Niewiele osób zdaje sobie sprawę, że GPS nie działałby poprawnie bez uwzględnienia teorii względności Einsteina. Zegary na satelitach chodzą inaczej niż na Ziemi z dwóch powodów: poruszają się szybko, co je spowalnia, i leżą wyżej w polu grawitacyjnym, co je przyspiesza. Oba te efekty częściowo się znoszą, lecz ich wypadkowa mimo to wymaga regularnej korekty. Bez niej błąd wskazań narastałby o kilometry dziennie, czyniąc nawigację zupełnie bezużyteczną. Współczesne odbiorniki potrafią też łączyć dane z czujników ruchu, by utrzymać pozycję w tunelach.

Inżynierowie już na etapie projektowania nasycają zegary satelitarne odpowiednią korektą, kompensującą przewidywane różnice. To jeden z najbardziej spektakularnych dowodów, że abstrakcyjna fizyka ma bezpośrednie, codzienne zastosowanie praktyczne. Teoria względności, kojarzona z czarnymi dziurami i kosmosem, pozwala bowiem twojemu telefonowi ustalić, którędy dojechać do celu. Taka zależność między fizyką teoretyczną a zwykłą nawigacją robi na wielu osobach największe wrażenie. Opisana korekta czasu jest stosowana automatycznie i niewidocznie dla użytkownika końcowego. Wysokościomierz barometryczny w telefonie pomaga dodatkowo ustalić wysokość nad poziomem morza.

Od wojska do twojej kieszeni

GPS powstał jako projekt wojskowy Stanów Zjednoczonych, mający dostarczać żołnierzom dokładnej pozycji w każdym miejscu świata. Pierwsze satelity trafiły na orbitę w końcówce lat siedemdziesiątych ubiegłego wieku. Dopiero znacznie później system udostępniono do użytku cywilnego, początkowo celowo ograniczając jego dokładność. Z czasem ograniczenia zniesiono, a tanie odbiorniki trafiły najpierw do nawigacji samochodowych, a potem do telefonów i zegarków. Cała operacja wyznaczenia pozycji trwa od ułamka sekundy do kilku sekund, zależnie od jakości sygnału. Systemy te współpracują ze sobą, choć każda nawigacja oparta na podobnej zasadzie pomiaru czasu.

Dziś trudno przecenić, jak głęboko GPS wrósł w codzienność. Nawigacja drogowa, geolokalizacja zdjęć, precyzyjne rolnictwo, ratownictwo i synchrozacja sieci energetycznych opierają się na tym samym sygnale. Cała ta infrastruktura pracuje cicho w tle, a użytkownik dostrzega jedynie efekt w postaci strzałki na mapie. To najlepszy dowód, że genialny pomysł sprzed dekad stał się jedną z najbardziej uniwersalnych technologii współczesności. Dokładność rzędu pojedynczych metrów w pełni wystarcza w zastosowaniach konsumenckich.

GPS to przykład technologii, która z wojskowej tajemnicy przekształciła się w niezauważalny fundament życia codziennego. Zrozumienie, że za strzałką na mapie stoi sieć satelitów, zegary atomowe i teoria względności, pozwala inaczej spojrzeć na zwykły telefon w kieszeni. Z tego powodu nawigację satelitarną uznaje się za jedną z najważniejszych technologii przełomu wieków. Działa ona w tle bez naszej uwagi, a mimo to każdego dnia pomaga miliardom ludzi bezpiecznie dotrzeć do celu.
