Jak powstaje prąd w elektrowni jądrowej
Elektrownia jądrowa to w gruncie rzeczy gigantyczny czajnik. Zamiast węgla pracuje na uranie, a reszta drogi prądu jest zaskakująco podobna. Rozpisujemy cały łańcuch krok po kroku.
⚡TL;DRstreszczenie w 60 sekund▾
- Elektrownia jądrowa i węglowa różnią się tylko źródłem ciepła — reszta instalacji jest podobna.
- Energia pochodzi z rozszczepienia jądra uranu-235, które rozpada się na lżejsze jądra.
- Jedno rozszczepienie uwalnia około milion razy więcej energii niż spalenie jednej cząsteczki.
- Pręty sterujące pochłaniają neutrony i regulują tempo reakcji łańcuchowej.
- Woda obiegu pierwotnego pozostaje cieczą dzięki wysokiemu ciśnieniu.
- Turbina i generator są takie same jak w każdej innej elektrowni cieplnej.
Ciepło zamiast spalania, czyli sedno sprawy
Laik często wyobraża sobie elektrownię jądrową jako coś radykalnie odmiennego od zwykłej elektrowni węglowej, tymczasem to obraz mocno mylący. Różnica sprowadza się niemal wyłącznie do tego, skąd pochodzi ciepło podgrzewające wodę. W elektrowni węglowej pali się węgiel, a w jądrowej rozpada się uran, jednak cała reszta instalacji biegnie po identycznych torach technicznych. Turbina, generator, transformatory i linie przesyłowe wyglądają w obu przypadkach tak samo. Zrozumienie tej jednej rzeczy natychmiast odczarowuje temat i sprawia, że cały proces przestaje być dla kogoś z zewnątrz zagadką.
Żeby w ogóle powstał prąd, potrzebna jest para, która zakręci turbiną, a turbina musi poruszyć generatorem. Brzmi to banalnie prosto, ale dokładnie tak wygląda mechanizm niemal każdej elektrowni cieplnej na świecie, bez względu na rodzaj paliwa. Prawdziwe różnice zaczynają się dopiero na poziomie źródła ciepła oraz sposobu, w jaki jest ono kontrolowane z minuty na minutę. Cała pozostała część układu to technika znana od ponad stulecia, jedynie dopracowana przez dziesięciolecia inżynierii i eksploatacji. Właśnie dlatego elektrownię jądrową najłatwiej opisać jako zwykłą elektrownię parową z nietypowym piecem.
Rozszczepienie: skąd bierze się energia
Cała istota zjawiska dzieje się w rdzeniu reaktora, do którego ładowane są niewielkie pastylki z tlenku uranu. Kiedy neutron trafia w jądro uranu-235, jądro to staje się niestabilne i rozpada się na dwa lżejsze jądra, na przykład krypton i bar. Suma mas produktów rozpadu jest odrobinę mniejsza od masy jądra wyjściowego, a ta znikoma różnica zamienia się w energię zgodnie z równaniem Einsteina. To właśnie ta uwolniona energia podgrzewa otoczenie i napędza cały dalszy proces wytwarzania prądu.
Decyduje o to, że podczas rozszczepienia uwalniają się również kolejne, swobodne neutrony. Każdy z nich może trafić w następne jądro uranu i wywołać kolejny rozpad, a ten z kolei wypuści następne neutrony lecące dalej. W ten sposób buduje się reakcja łańcuchowa, która potrafi podtrzymywać się samodzielnie przez długie miesiące i lata pracy reaktora. Bez tego mechanizmu elektrownia nie dysponowałaby ciągłym źródłem ciepła, a jedynie pojedynczymi rozbłyskami energii, które szybko by gasły. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Sterowanie reakcją: pręty i woda
Reakcję łańcuchową trzeba trzymać w ryzach, a służą do tego pręty sterujące wykonane z materiałów silnie pochłaniających neutrony. Wsuwając pręty głębiej w rdzeń, spowalnia się reakcję i zmniejsza produkcję ciepła, a wysuwając je, daje się neutronom więcej pola i proces przyspiesza. To precyzyjny regulator mocy całego reaktora, działający w ułamkach sekundy. Stanowi on podstawową dźwignię, którą operatorzy sterują elektrownią także w sytuacjach awaryjnych. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Woda odgrywa tutaj podwójną, trudną do przecenienia rolę. Po pierwsze, pełni funkcję moderatora, który spowalnia neutrony do prędkości sprzyjających dalszemu rozszczepieniu jąder. Po drugie, jest chłodziwem, które odbiera ciepło z rdzenia i transportuje je w dalsze części instalacji. W reaktorach typu PWR woda obiegu pierwotnego utrzymywana jest pod tak wysokim ciśnieniem, że mimo temperatury sięgającej setek stopni w ogóle nie zamienia się w parę. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Od ciepła do pary: dwa obiegi wody
Elektrownie jądrowe rozdzielają obieg wody na dwa szczelne, zamknięte układy. Obieg pierwotny krąży bezpośrednio przez rdzeń i odbiera z niego ciepło, a obieg wtórny również wypełniony jest wodą, ale utrzymywaną pod zwykłym, znacznie niższym ciśnieniem. Ciepło przechodzi z obiegu pierwotnego do wtórnego przez ścianki wymiennika ciepła, dokładnie tak samo, jak rozgrzana woda nagrzewa ścianki domowego bojlera. Ta separacja ma ogromne znaczenie dla bezpieczeństwa całości. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
W obiegu wtórnym woda właśnie zamienia się w parę, której jedynym zadaniem jest napędzenie turbiny. Para pędzi pod wysokim ciśnieniem i rozkręca łopatki turbiny do ogromnej prędkości obrotowej. Z turbiny energia mechaniczna trafia do generatora, a ten zamienia ruch obrotowy na prąd elektryczny. Od tego momentu elektryczność płynie dokładnie tą samą drogą, którą pokonuje w każdej innej elektrowni cieplnej. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Para musi zostać schłodzona i wrócić

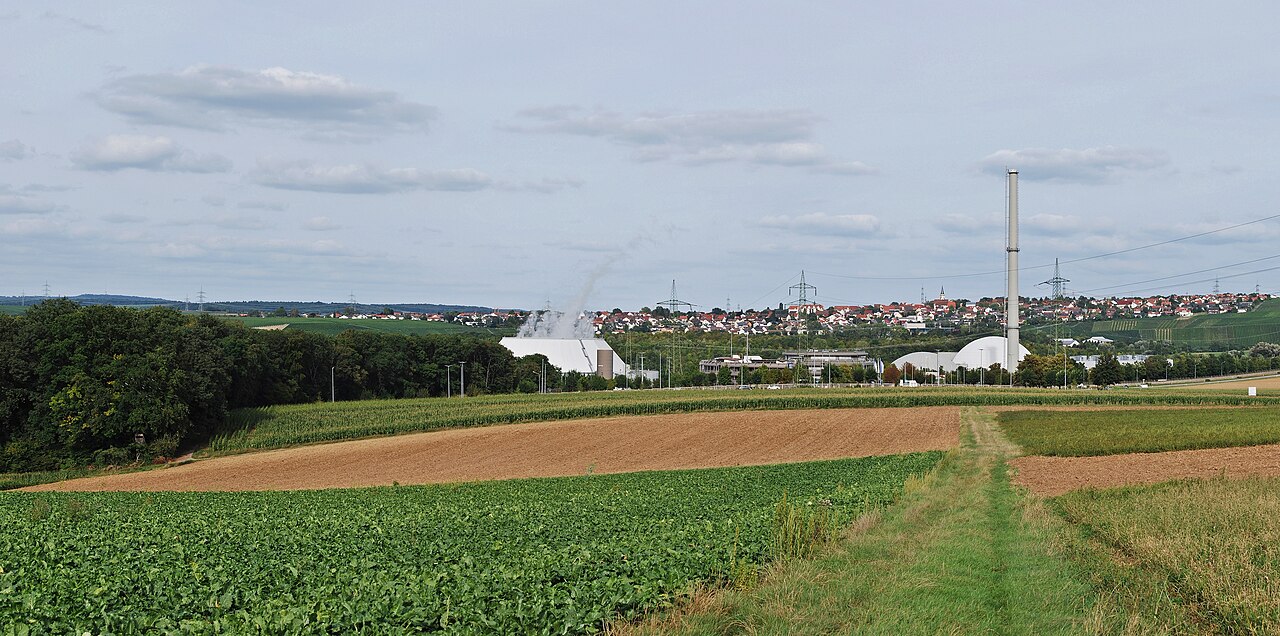

Po przejściu przez turbinę para wcale nie znika z instalacji, bo trzeba ją schłodzić, aby skropliła się z powrotem w wodę. Układu nie da się bowiem zasilać nieskończenie świeżą wodą, więc woda musi krążyć w obiegu zamkniętym. Do chłodzenia służy kondensator oraz, zależnie od lokalizacji, chłodnia kominowa albo naturalny zbiornik taki jak rzeka, jezioro czy wybrzeże morskie. Wielkie pękate kominy, które kojarzymy z elektrownią, w rzeczywistości nie wyrzucają dymu. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Biała kępka unosząca się nad chłodnią to po prostu skroplona para wodna, a nie produkty spalania. Ta część instalacji bywa myląca, ponieważ wygląda, jakby z elektrowni coś się nieustannie dymiło. Tymczasem jest to czysta woda, która wraca do atmosfery w postaci drobnych kropelek. Zamknięty obieg sprawia, że elektrownia zużywa stosunkowo niewiele zasobów, a ciepło odpadowe oddaje do otoczenia w sposób kontrolowany. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Dokąd trafiają zużyte pastylki uranu
Pastylki paliwa po kilku latach pracy tracą zdolność podtrzymywania reakcji i stają się tym, co branża nazywa wypalonym paliwem jądrowym. Nie jest to zwykły odpad, ponieważ materiał wciąż pozostaje silnie radioaktywny i wydziela resztkowe ciepło. Dlatego wypalone paliwo trafia najpierw do basenu chłodzącego tuż przy reaktorze, gdzie stygnie przez lata pod kilkumetrową warstwą wody. To pierwszy, absolutnie niezbędny etap postępowania z takim materiałem. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Dopiero po wystarczającym schłodzeniu paliwo można przenieść do suchych składowisk albo poddać dalszej obróbce. Część państw decyduje się na recykling i ponowne wykorzystanie dającej się odzyskać części materiału. Inne składowują całość głęboko pod ziemią w stabilnych formacjach geologicznych. Są to tematy budzące żywe spory, jednak od strony technicznej żaden z elementów procesu nie stanowi już zagadki, bo cały łańcuch rozpisać można na zwykłe kroki fizyki i inżynierii. Dzięki temu całość da się opisać językiem zwykłej fizyki, bez żadnej tajemniczej magii, której obawia się część opinii publicznej.
Warto też odróżnić samą elektrownię od całego paliwowego łańcucha dostaw. Uran trzeba najpierw wydobyć w kopalni, oczyścić w zakładzie wzbogacania i dopiero potem uformować z niego pastylki paliwa, które trafiają do reaktora. Każdy z tych etapów ma własną technikę, bezpieczeństwo i koszt, dlatego energia jądrowa bywa oceniana bardzo różnie na całym świecie. Jedne kraje stawiają na nowe reaktory jako stabilne źródło prądu bez emisji dwutlenku węgla, inne rezygnują z tej ścieżki w obawie przed odpadami i awariami. Niezależnie od tej politycznej dyskusji sam proces fizyczny od rozszczepienia po prąd w gniazdku pozostaje identyczny i dobrze opisany.
